Zastosowanie elektrodrążenia w tworzeniu form odlewniczych – co warto wiedzieć?

Elektrodrążenie pozwala precyzyjnie obrabiać materiały, które trudno kształtować metodami skrawania, a jednocześnie zapewnia bardzo gładką powierzchnię. Właśnie dlatego technologia ta stała się kluczowa w wytwarzaniu form odlewniczych, gdzie liczy się zgodność wymiarowa, powtarzalność i możliwość wykonania złożonych detali. Poniżej wyjaśniamy, jak działa proces, jakie daje efekty i w jakich sytuacjach sprawdza się najlepiej.

Przeczytaj również: Jakie są najważniejsze narzędzia i sprzęt używane przez fachowców w branży kanalizacyjnej?

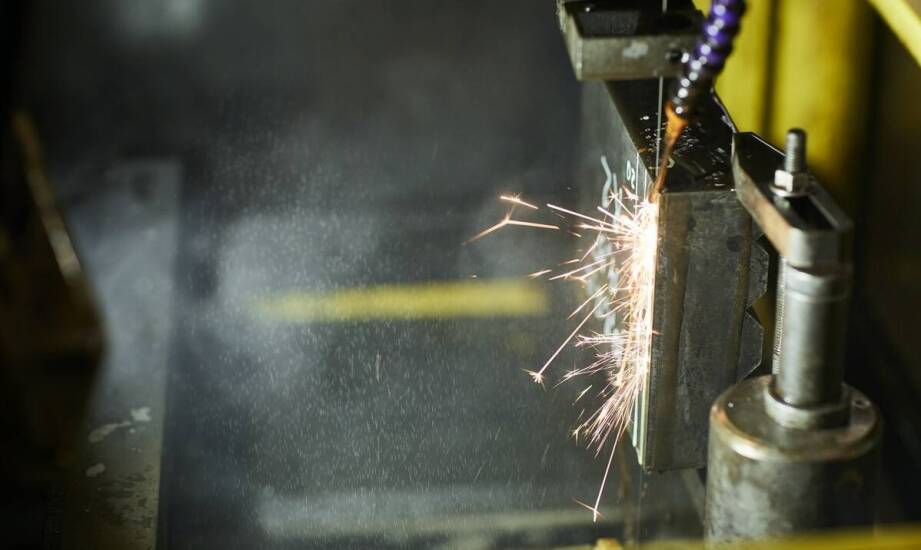

Na czym polega elektrodrążenie w produkcji form

Elektrodrążenie EDM (Electrical Discharge Machining) to obróbka elektroerozyjna, w której materiał jest usuwany przez kontrolowane wyładowania elektryczne pomiędzy elektrodą a obrabianym przedmiotem zanurzonym w dielektryku. Elektroda, zwykle z miedzi lub grafitu, odwzorowuje wymagany kształt gniazda formy. Z kolei dielektryk, najczęściej olej dielektryczny na bazie węglowodorów albo woda dejonizowana, izoluje, chłodzi strefę obróbki i wypłukuje urobek.

Przeczytaj również: Uzyskiwanie alimentów na rzecz byłego małżonka: kiedy jest to możliwe?

W trakcie obróbki powstaje seria iskier, które miejscowo topią i odparowują materiał. Dzięki temu można dokładnie kształtować stal hartowaną, stopy tytanu i węgliki spiekane, czyli materiały szczególnie wymagające. Proces pozwala uzyskać dokładność wymiarową do ±0,005 mm oraz chropowatość na poziomie Ra 0,1 do 0,2 µm, co bezpośrednio przekłada się na jakość odlewów.

Przeczytaj również: Problemy związane z wykupem gruntów przez gminę - jak dochodzić swoich praw?

Najważniejsze elementy procesu

Skuteczność elektrodrążenia zależy od kilku komponentów, które muszą działać spójnie. Dzięki ich właściwej konfiguracji możliwe jest osiągnięcie wysokiej precyzji i stabilności procesu.

• Elektroda - materiał o wysokiej przewodności i odporności na zużycie, który wiernie odwzorowuje geometrię formy. W praktyce stosuje się miedź, grafit lub materiały kompozytowe, dobierane do wymaganej jakości powierzchni i tempa obróbki.
• Dielektryk - ciecz izolująca, która stabilizuje wyładowania, chłodzi obszar obróbki i wypłukuje urobek. Jej czystość oraz wydajne płukanie mają bezpośredni wpływ na gładkość powierzchni i szybkość usuwania materiału.
• Źródło impulsów - układ kształtujący napięcie, natężenie oraz czasy trwania i przerwy impulsów. To on decyduje o energii każdej iskry, a więc o szybkości erozji i jakości warstwy wierzchniej.
• System sterowania - rozwiązania CNC i algorytmy adaptacyjne, które automatyzują proces, zapewniają powtarzalność i minimalizują ryzyko błędów ustawień.

Dobór parametrów takich jak natężenie prądu, napięcie, czas impulsu i przerwy wpływa jednocześnie na tempo obróbki i jakość powierzchni. W praktyce typowa szybkość usuwania materiału wynosi 1 do 10 mm³ na minutę. Co więcej, rozwój mikro-EDM umożliwia wytwarzanie elementów poniżej 0,1 mm z tolerancją do ±0,002 mm, co rozszerza zastosowania w precyzyjnych wkładkach i mikrograwerunkach.

Rodzaje elektrodrążenia i ich rola w formach

Aby lepiej dopasować proces do zadania, stosuje się różne odmiany elektroerozji. Każda z nich wnosi konkretną wartość w produkcji form odlewniczych, a właściwy wybór skraca czas wytwarzania i redukuje koszty.

• Drążenie wgłębne (sinker EDM) - wykorzystuje trójwymiarową elektrodę do kształtowania gniazd, żeber, promieni i kieszeni o złożonej geometrii. To podstawowa metoda w produkcji wkładek i kształtów form.
• Drążenie drutowe (wire EDM) - tnie kontury za pomocą cienkiego drutu, zwykle mosiężnego. Świetnie sprawdza się przy precyzyjnym wycinaniu zarysów, płyt podziałowych, suwaków i wkładek.
• Wiercenie EDM - służy do szybkiego wykonywania otworów startowych oraz bardzo smukłych kanałów, w tym kanałów chłodzących o nietypowych trajektoriach.

W praktyce metody te często się uzupełniają. Na przykład kontur wkładki wycina się drutem, a następnie drążeniem wgłębnym formuje się detale powierzchni, co pozwala zachować zarówno precyzję, jak i gładkość.

Wpływ na jakość formy i odlewu

Elektrodrążenie umożliwia wykonywanie kanałów chłodzących, cienkich żeber oraz detali o skomplikowanych kształtach, które trudno zrealizować frezowaniem. Uzyskana gładkość i zgodność wymiarowa przekładają się na krótszy czas demontażu odlewów, niższe zużycie formy oraz mniejsze ryzyko zadziorów. Dzięki wysokiej powtarzalności kolejne egzemplarze form spełniają rygorystyczne wymagania jakościowe i wytrzymałościowe.

Według branżowych szacunków znaczna część złożonych form dla motoryzacji i lotnictwa powstaje z użyciem EDM, co potwierdza znaczenie tej technologii w projektach wymagających zarówno bardzo małych promieni, jak i wysokiej klasy wykończenia powierzchni.

Nowoczesne technologie i trendy

Rozwój formiarstwa przyspieszają automatyzacja oraz pełna integracja EDM z systemami CAD/CAM. Cyfrowe sterowanie i biblioteki strategii obróbczych skracają czas przygotowania produkcji nawet o 30 do 50%, a jednocześnie ograniczają błędy ustawień. Co więcej, nowoczesne materiały elektrod oraz ulepszone układy płukania zwiększają tempo usuwania materiału przy zachowaniu doskonałej jakości powierzchni.

Szybko rozwija się także mikro-EDM, który otwiera drogę do wytwarzania mikroelementów dla elektroniki i medycyny, w tym mikrokanałów, mikrograwerunków i struktur funkcjonalnych o parametrach niedostępnych dla innych metod.

Ograniczenia i dobre praktyki

Aby w pełni wykorzystać potencjał elektrodrążenia, warto znać jego ograniczenia i stosować odpowiednie procedury wykończeniowe. W wyniku erozji może powstać tak zwana warstwa przetopiona na powierzchni, która bywa twardsza i krucha. Dlatego przy elementach krytycznych zaleca się doczyszczanie wykańczające drobnymi parametrami, a następnie polerowanie lub docieranie. Istotne jest również monitorowanie zużycia elektrody oraz stosowanie kompensacji w programie, tak aby utrzymać założone tolerancje.

Kluczowa pozostaje jakość płukania. Wydajny obieg dielektryka stabilizuje iskrzenie, zapobiega przypaleniom i pozwala skrócić czas obróbki. Dodatkowo kontrola temperatury w zbiorniku i stabilność termiczna stanowiska pomagają utrzymać mikronowe dokładności przez cały cykl produkcyjny.

Kiedy wybrać elektrodrążenie

Technologia EDM jest szczególnie korzystna, gdy:

• wymagane są bardzo małe promienie, głębokie kieszenie lub detale o ujemnych podcięciach,
• obrabia się materiały utwardzone albo trudnoobrabialne, jak węgliki spiekane,
• potrzebna jest wysoka klasa chropowatości bez ryzyka drgań charakterystycznych dla frezowania,
• projekty wymagają powtarzalności na poziomie kilku mikrometrów.

W innych przypadkach, zwłaszcza przy dużych ubytkach materiału, korzystne bywa połączenie obróbki skrawaniem dla zgrubnej geometrii oraz EDM dla precyzyjnego wykończenia i detali niemożliwych do sfrezowania.

Gdzie szukać wsparcia i usług

Dobór parametrów, materiału elektrod i strategii obróbki warto konsultować ze specjalistami, którzy dysponują odpowiednim parkiem maszynowym oraz oprogramowaniem CAD/CAM. Przykładowy zakres usług z obszaru elektrodrążenia metali obejmuje drążenie wgłębne, drążenie drutowe oraz wiercenie EDM, co pozwala dobrać metodę do geometrii elementu i wymagań jakościowych.

Podsumowanie. Dlaczego warto używać elektrodrążenia w formach odlewniczych

Elektrodrążenie zapewnia precyzyjne kształtowanie form, znakomitą jakość powierzchni i pewność obróbki materiałów trudnoobrabialnych. W połączeniu z CAD/CAM i automatyzacją podnosi wydajność, skraca przygotowanie produkcji i zwiększa powtarzalność, co bezpośrednio przekłada się na jakość odlewów oraz trwałość form. Dzięki temu EDM pozostaje jedną z najważniejszych technologii w nowoczesnym przemyśle narzędziowym, motoryzacyjnym, lotniczym i elektronicznym.
